膜盒壓力儀表
- 產品描述

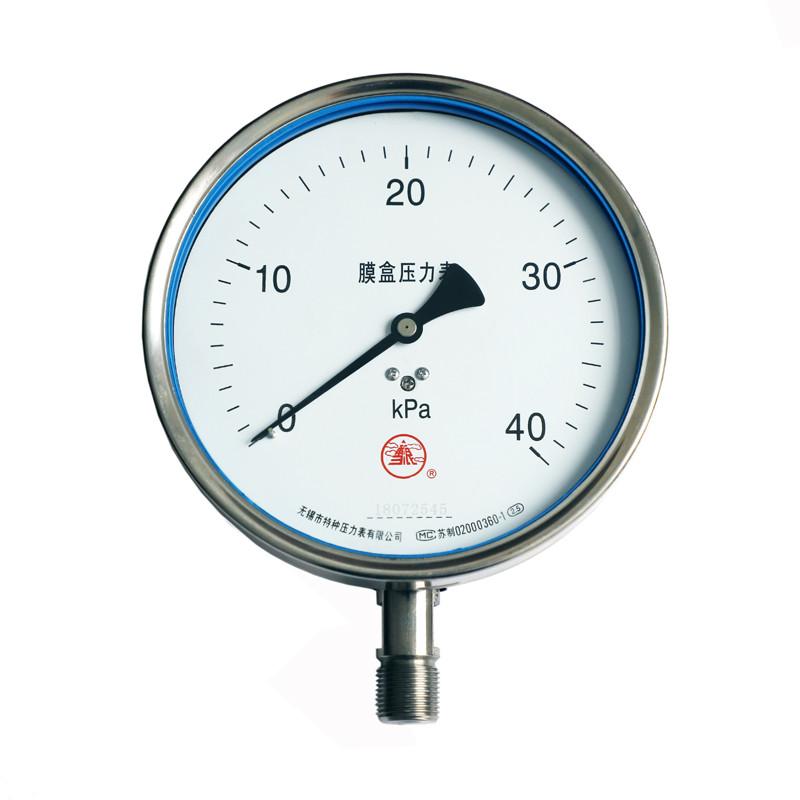

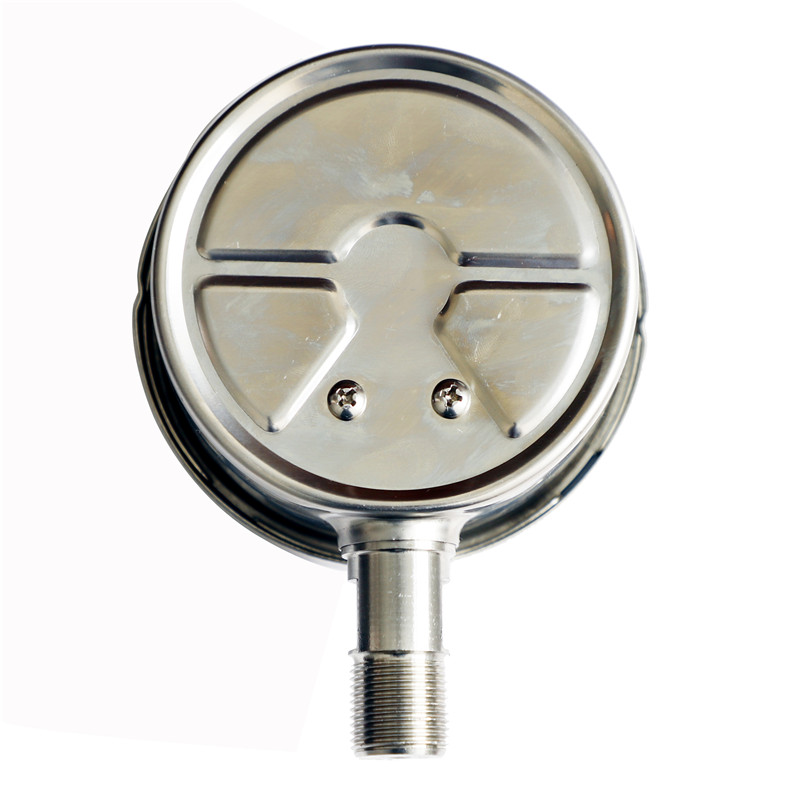

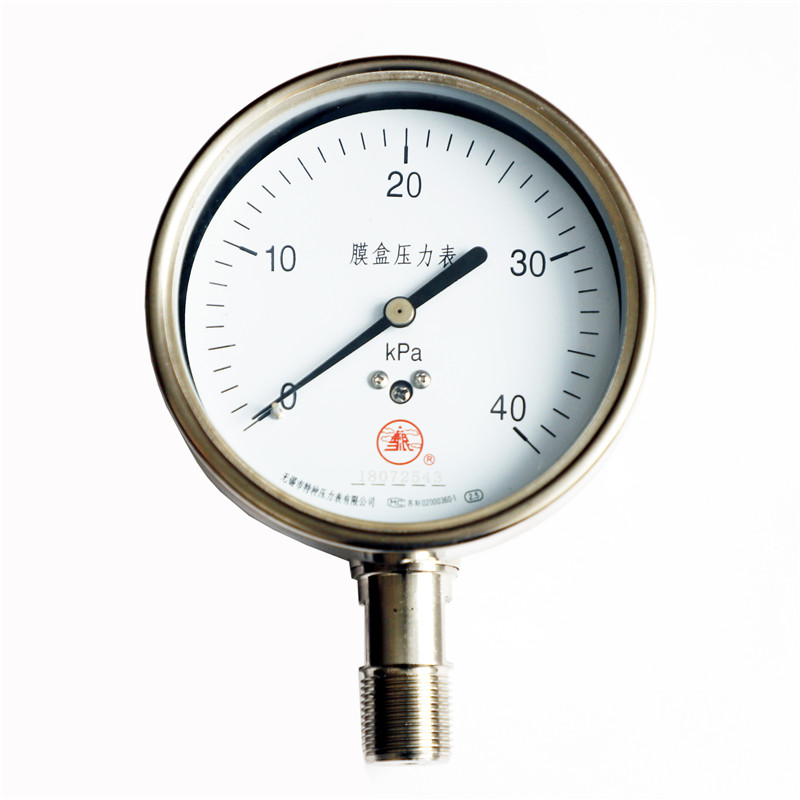

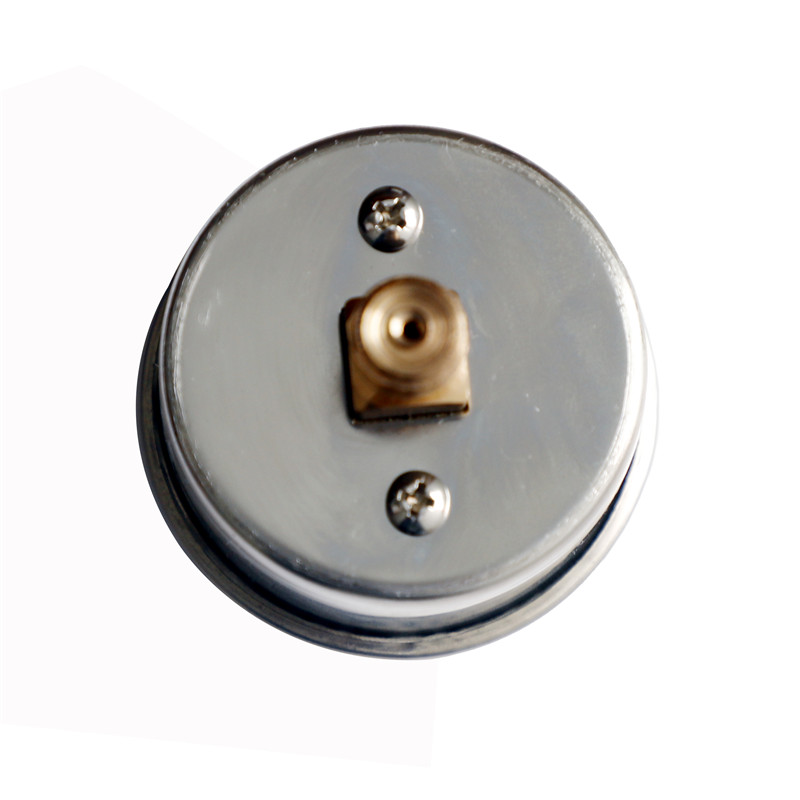

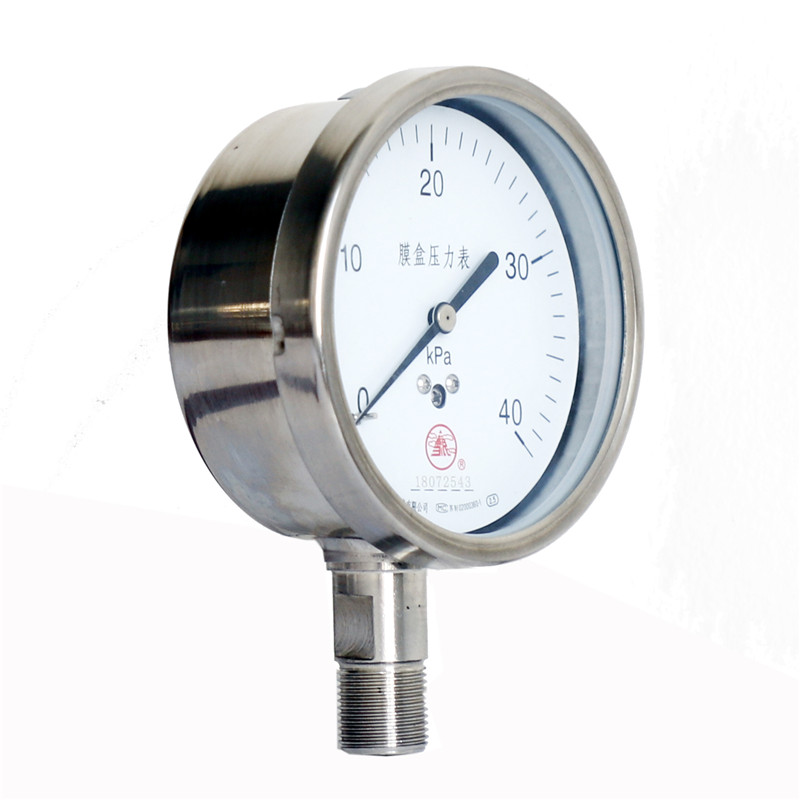

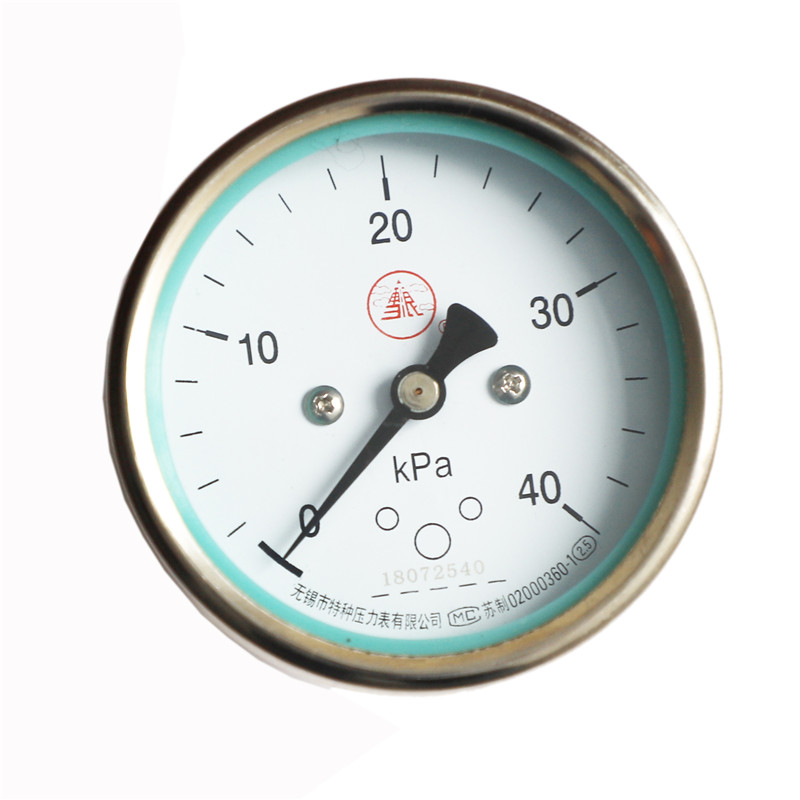

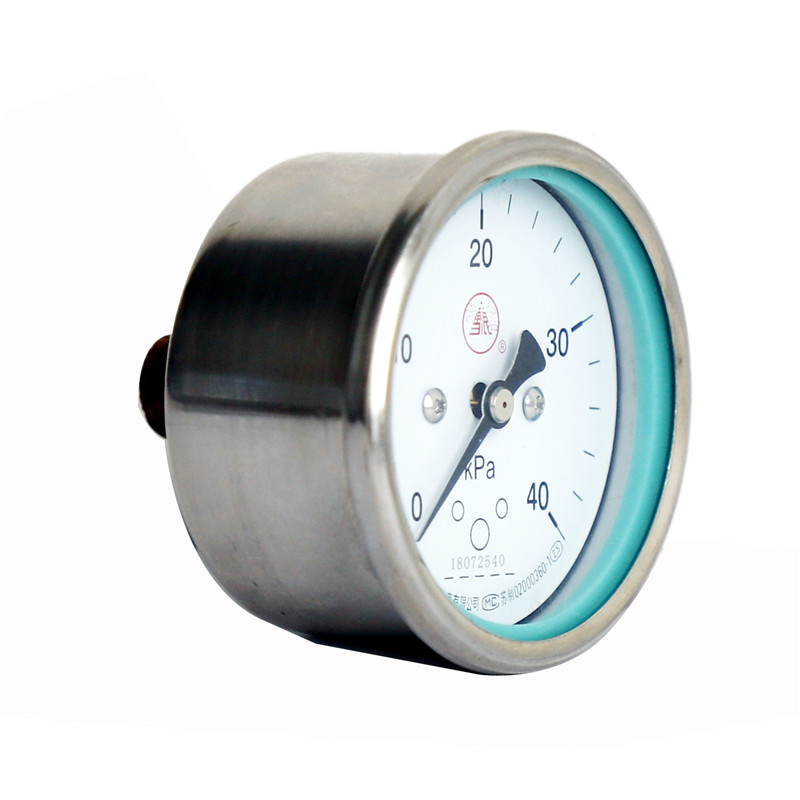

膜盒壓力表YE-60/75/100/150
膜盒壓力表采用波紋膜盒作為測量微小壓力的敏感元件。膜盒壓力表適用于測量對銅和銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。表盤上面有調零裝置，可以方便調整零位。膜盒壓力表廣泛用于鍋爐通風和氣體管道等設備上，膜盒壓力表可以就地安裝并現場指示壓力。
膜盒壓力表型號命名：
膜盒壓力表主要技術參數：
型號
YE -60
YE -75
YE -100
YE -150
公稱直徑
￠60
￠75
￠100
￠150
接頭螺紋
M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)
2.5
測量范圍(Kpa)
0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20
使用環境溫度(℃)
-25℃~55℃
結構形式
徑向無邊；軸向無邊（Ｚ）；軸向帶前邊（ZQ）
徑向帶后邊(T)；徑向帶前邊（TQ）；卡箍安裝（U）
抗震等級
V．H．3
執行標準
Q/320211 DGH02-2003
防護等級
IP54
表殼材質
鐵殼電鍍
304SS
接頭材質
銅
膜盒壓力表結構形式、外形及安裝尺寸：
型號
結構形式
外形尺寸mm
A
B
C
D
d
D1
d0
G
M
YE-60
徑向無邊
31
32
14
60
/
/
/
/
14X1.5
YE-60TQ
徑向帶前邊
31
32
14
75
85
3.4
/
YE-60T
徑向帶后邊
31
32
15
75
85
3.4
/
YE-60Z
軸向無邊
30
32
0
/
/
/
/
YE-60ZQ
軸向帶前邊
30
32
0
75
85
3.4
19
YE-100
徑向無邊
44
45
18
100
/
/
/
/
20X1.5
YE-100TQ
徑向帶前邊
44
45
18
118
118
5.5
/
YE-100T
徑向帶后邊
44
46
19
118
118
5.5
/
YE-100Z
軸向無邊
43
45
34
/
/
/
/
YE-100ZQ
軸向帶前邊
43
45
34
118
118
5.5
25
YE-150
徑向無邊
50
47
19
149
/
/
/
/
20X1.5
YE-150TQ
徑向帶前邊
50
47
19
165
182
5.5
/
YE-150T
徑向帶后邊
50
48
20
165
182
5.5
/
YE-150Z
軸向無邊
51
47
55
/
/
/
/
YE-150ZQ
軸向帶前邊
51
47
55
165
182
5.5
25
A
B
C
D
K
F
H
h
M
YE-60U
卡箍安裝
30
32
0
60
46
67
36
20
14X1.5
YE-75U
卡箍安裝
24
30
10
75
62
82
35
25
G3/8
YE-100U
卡箍安裝
43
45
34
100
69
109
44
38
20X1.5
YE-150U
卡箍安裝
51
47
55
150
107
160
45
40
20X1.5
注：連接螺紋可按要求訂貨
使用與訂貨須知：
1.訂貨請說明名稱、型號、測量范圍。
2.周圍環境中不含有腐蝕儀表的有害氣體。
