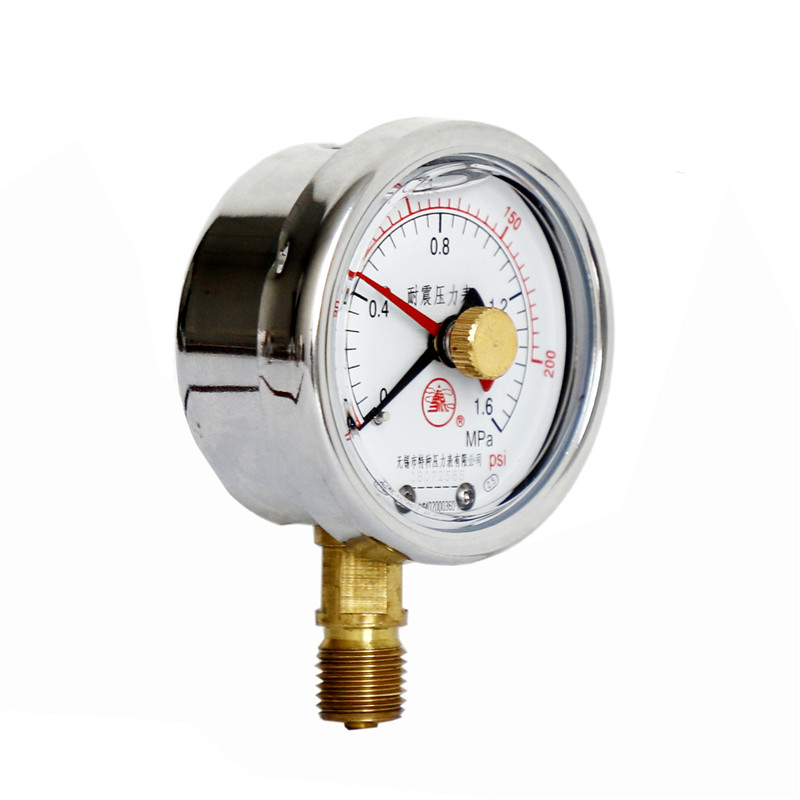

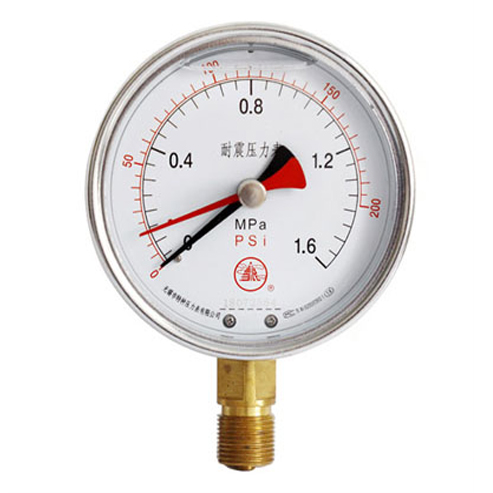

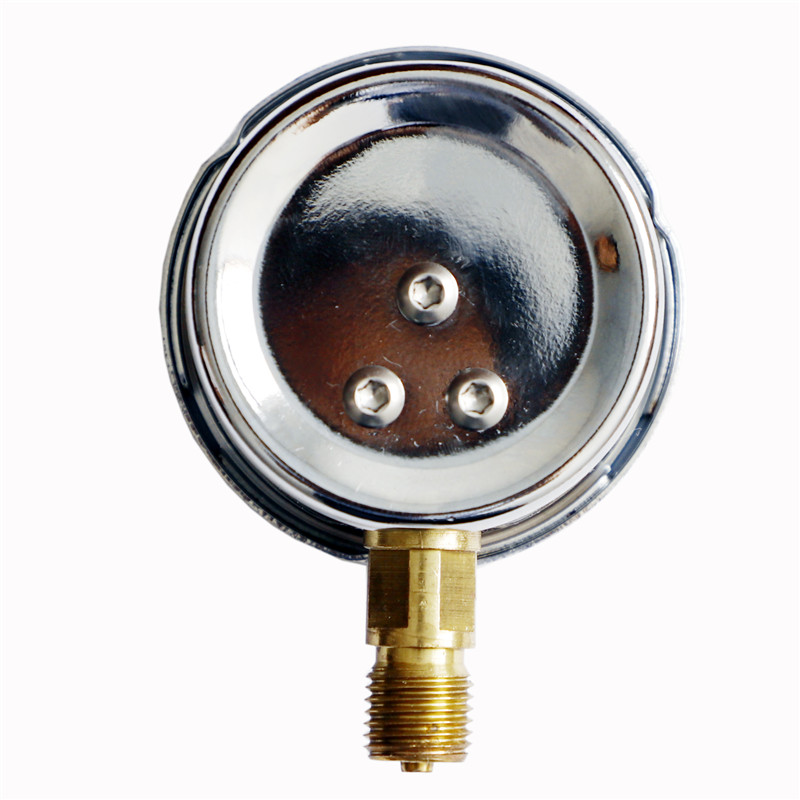

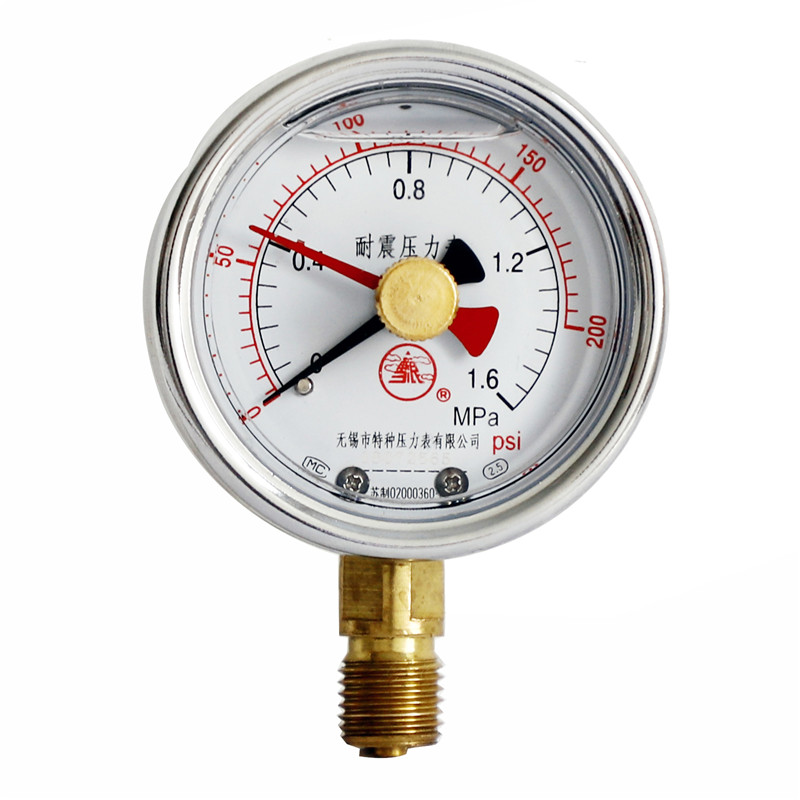

雙針記憶耐震壓力表
產品名稱:
雙針記憶耐震壓力表型號:
Y-60/75/100/150-J價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
記憶壓力表系列:記憶壓力表、不銹鋼記憶壓力表、耐震不銹鋼記憶壓力表、耐震記憶壓力表......本公司可根據用戶需要，設計、制造特殊用途的記憶壓力表產品，歡迎來人來電、來函洽談！
- 產品描述
記憶壓力表Y-60/75/100/150-J系列
記憶型壓力表是由通用型壓力表(普通壓力表,耐震壓力表,不銹鋼壓力表等)與一個記憶裝置配接組成。記憶性壓力表的特點是可以在無人的情況下，如實記錄下測量現場所發生的最高壓力值。
記憶壓力表的壓力指針在隨著被測介質壓力增大而升高的同時也帶動記憶表針的上升，當隨著被測介質壓力減少壓力指針下降時，記憶表針仍停留在原位。
記憶型壓力表型號命名：
記憶壓力表技術參數：
型號
通用型壓力表型號
公稱直徑
￠60
￠75
￠100
￠150
接頭螺紋
M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)
2.5
1.6
測量范圍(Mpa)
－0.1~0；
－0.1~0．06；—0.1~0．15；—0.1~0．3；—0.1~0．5；—0.1~0．9；
—0.1~1.5；—0.1~2.4；
0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-40℃~70℃（普通型）；-25℃~55℃（耐震型）
結構形式
徑向無邊；軸向無邊（Ｚ）；軸向帶前邊（ZQ）
徑向帶后邊(T)；徑向帶前邊（TQ）；卡箍安裝（U）
抗震等級
V．H．4（耐震型）；V．H．3（普通型）
執行標準
GB/T1226-2001
防護等級
IP65
表殼材質
鐵殼電鍍
304SS
接頭材質
銅
304SS；316L
記憶型壓力表外形及尺寸：
（以耐震壓力表為例，其它型壓力表尺寸基本一樣）
型號
結構形式
外形尺寸mm
A
B
C
D
d
D1
d0
G
M
YN-60-J
徑向無邊
31
32
14
60
/
/
/
/
14X1.5
YN-60TQ-J
徑向帶前邊
31
32
14
75
85
3.4
/
YN-60T-J
徑向帶后邊
31
32
15
75
85
3.4
/
YN-60Z-J
軸向無邊
30
32
0
/
/
/
/
YN-60ZQ-J
軸向帶前邊
30
32
0
75
85
3.4
19
YN-75-J
徑向無邊
24
30
12
75
/
/
/
/
G3/8
YN-75T-J
徑向帶后邊
24
30
12
90
102
5.5
/
YN-75Z-J
軸向無邊
24
30
10
/
/
/
/
YN-75ZQ-J
軸向帶前邊
24
30
10
90
102
5.5
15
YN-100-J
徑向無邊
44
45
18
100
/
/
/
/
20X1.5
YN-100TQ-J
徑向帶前邊
44
45
18
118
118
5.5
/
YN-100T-J
徑向帶后邊
44
46
19
118
118
5.5
/
YN-100Z-J
軸向無邊
43
45
34
/
/
/
/
YN-100ZQ-J-J
軸向帶前邊
43
45
34
118
118
5.5
25
YN-150-J
徑向無邊
50
47
19
149
/
/
/
/
20X1.5
Y-150TQ-J
徑向帶前邊
50
47
19
165
182
5.5
/
YN-150T-J
徑向帶后邊
50
48
20
165
182
5.5
/
YN-150Z-J
軸向無邊
51
47
55
/
/
/
/
YN-150ZQ-J
軸向帶前邊
51
47
55
165
182
5.5
25
A
B
C
D
K
F
H
h
M
YN-60U-J
卡箍安裝
30
32
0
60
46
67
36
20
14X1.5
YN-75U-J
卡箍安裝
24
30
10
75
62
82
35
25
G3/8
YN-100U-J
卡箍安裝
43
45
34
100
69
109
44
38
20X1.5
YN-150U-J
卡箍安裝
51
47
55
150
107
160
45
40
20X1.5
注：連接螺紋可按要求訂貨
使用與訂貨須知：
1．其使用條件同原選用壓力表。調定指針時請輕緩轉動設定旋鈕。
2．訂貨時請說明選用的壓力表型號，公稱直徑，測量范圍，精確度等級。
3．轉動儀表玻璃中間記憶裝置旋鈕，可隨時將記憶表針調至零位。
